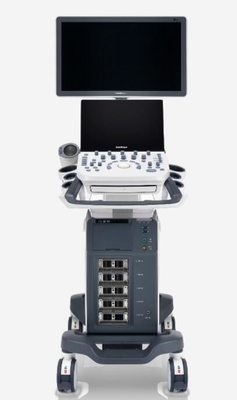

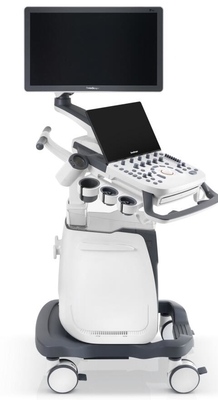

Sistem Ultrasound Doppler Warna Digital P20
Spesifikasi umum
1.1 Aplikasi
l Perut
l Cephalic
l Pediatri
l Ginekologi/Kebidanan
l Lantai Panggul
l Kardiologi
l Pembuluh darah perifer
l Bagian-bagian kecil
l Muskuloskeletal
l Transvaginal
l Transrektal
1.2 Penyelidikan yang Tersedia
l Probe array cembung
l Probe array linier
l Probe array bertahap
l Pemeriksaan volume
1.3 Mode Pencitraan
l B
l THI/PHI
l M
l Anatomi M
l Warna M
l CFM
l PDI/DPDI
l PW
l CW
l TDI
l TDI+PW
l TDI+M
l 3D/4D
1.4 Fungsi dan Konfigurasi
l 5-band frekuensi yang dapat disesuaikan dalam mode B
(gelombang fundamental dan gelombang harmonik)
l -scan
l Pencitraan majemuk
l LGC (2 band)
l Indeks spesifik jaringan
l Rotasi gambar
l Pencitraan Trapesium
l HPRF
l Mode simultan (Dupleks/Tripleks)
l Pelacakan Otomatis PW
l IMT Otomatis
l Otomatis NT
l EF Otomatis
l AVC Folikel
l Scr-Zoom
Pencitraan panorama mode l B
l Pencitraan panorama warna
l Panduan biopsi
l Berhadapan dengan Jarum
l 3D Tangan Bebas
l 3D/4D
l S-Live
l S-Kedalaman
l C-xlasto
l Kontras ABD dengan TIC
l EKG
l S-Panduan
l Wajah Otomatis
l Stres gema
l indeks tei
1.5 Bahasa yang Tersedia
l Perangkat Lunak: Inggris, Cina Sederhana, Spanyol,
Rusia, Prancis, Italia, Jerman, Norwegia,
Portugis
l Keyboard: Inggris, Cina Sederhana,
Spanyol, Rusia, Prancis, Italia, Jerman,
Norwegia, Portugis
l Panduan pengguna: Bahasa Inggris, Bahasa Cina Sederhana,
Polandia, Jerman, Rusia, Prancis, Spanyol,
Italia, Portugis
2 Spesifikasi Fisik
2.1 Ukuran dan Berat
lLebar: kira-kira.526 mm
l Kedalaman: kira-kira.751 mm
l Tinggi: kira-kira.1110 mm (ketika kontrol
panel dan monitor disesuaikan ke terendah
posisi);1680 mm (ketika panel kontrol dan
monitor diatur ke posisi tertinggi)
lBerat: kira-kira.86 kg
2.2 Memantau
l Monitor resolusi tinggi medis 21,5 inci
l Resolusi: 1920 × 1080
l Sudut pandang: 178° (horizontal), 178°
(vertikal)
l Sudut putar: ±45 °
l Sudut atas dan bawah: 25° (atas) hingga 90° (bawah)
l Kontras dan kecerahan: dapat disesuaikan
l Frekuensi: 60 Hz
l Monitor lengan
ü Sudut putar: ±53°
ü Sudut putar antara lengan atas dan bawah
lengan: kiri/kanan, ± 112°;perbedaan ketinggian: 0 -
100 mm
2.3 Layar Sentuh
l Layar sentuh resolusi tinggi medis 13,3 inci
l Resolusi: 1920 × 1080
l Sudut pandang: 160 ° (kiri dan kanan), 160 ° (atas
dan turun )
l Prasetel pengguna untuk tata letak parameter
l Sudut kemiringan yang dapat disesuaikan: 10°
l Kecerahan dan kontras: dapat disesuaikan
l Tersedia untuk disentuh dengan sarung tangan lateks
l Film perlindungan anti-silau

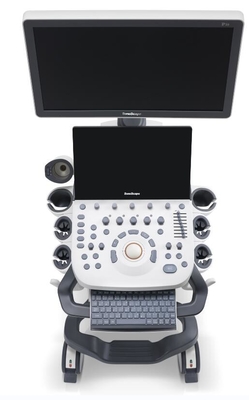

2.4 Panel Kontrol
l Desain berorientasi pengguna
l Desain lampu latar: tombol panel
l Beberapa kunci yang ditentukan
l TGC: 8 tingkat kontrol slider
l Sensitivitas trackball yang dapat disesuaikan
lKeyboard tarik
l Perbedaan promosi dan penurunan pangkat: 0 - 230 mm
l Sudut putar: ±40°
2.5 Pembicara
l Pembicara Hi-Fi
l Respon frekuensi: 200 Hz -12 kHz
2.6 Kastor
lDiameter: 5 inci
lSpesifikasi: semua 4 kastor bisa
terkunci secara independen
2.7 Port Probe dan Pemegang Probe
l Port probe: 5 (4 port diaktifkan dan
dipertukarkan, 1 port tidak aktif)
l Port probe pensil: 1
l Pemegang probe: 4
l Pemegang gel kopling: 2
l Gantungan kabel: 2
l Pemanas gel kopling: 1
2.8 Kekuatan
l Catu daya: 100-127V～/220-240V～, 2,7 -
1.1A, 50/60Hz
l Konsumsi Daya: 500VA
l Baterai internal (waktu pengisian 9 jam; daya
waktu suplai 1,5 jam)
2.9 Lingkungan Kerja
lSuhu: +10°C hingga +40°C
l Kelembaban relatif: 30% - 75% RH (tidak ada
kondensasi)
l Tekanan atmosfer: 700 hPa - 1060 hPa
l Kebisingan sistem: 44 dB
2.10 Penyimpanan dan Transportasi
Lingkungan
lSuhu: -20°C hingga +55°C
l Kelembaban relatif: 20% - 90% (tidak ada
kondensasi)
l Tekanan atmosfer: 700 hPa - 1060 hPa
3 Anotasi dan Tanda Tubuh
l Anotasi: anotasi teks dan panah
anotasi
l Anotasi teks manual dengan layar sentuh
l Ukuran depan anotasi teks: dapat disesuaikan
l Posisi awal
l Anotasi teks preset
l Arah panah: dapat disesuaikan
l Semua aplikasi ujian disertakan
l Tanda tubuh: 122
l Tanda tubuh diklasifikasikan berdasarkan jenis ujian tertentu,
dan posisi dapat disesuaikan
4 Memantau Informasi
l Logo pabrikan
l Nama rumah sakit
l Tanggal dan waktu sistem
l Probe dan item ujian
l MI dan TIS
l Operator
l ikon Probe
l ID Pasien, nama dan tanggal lahir
l Jenis Kelamin dan GA
l Ikon jenis ujian
l Tampilan suhu jaringan (probe tertentu)
l Skala kedalaman dan posisi fokus
l Parameter gambar
l Gambar Mini
l Papan klip
l Penghemat layar
